函式積木

micro:bit 的函式積木可以將許多需要重複執行的積木獨立出來,建立為可以重複使用的元件或功能,簡化越來越複雜的程式,增加程式編輯的彈性。

函式積木有幾個分類:建立函式呼叫函式函式參數函式回傳值

建立函式

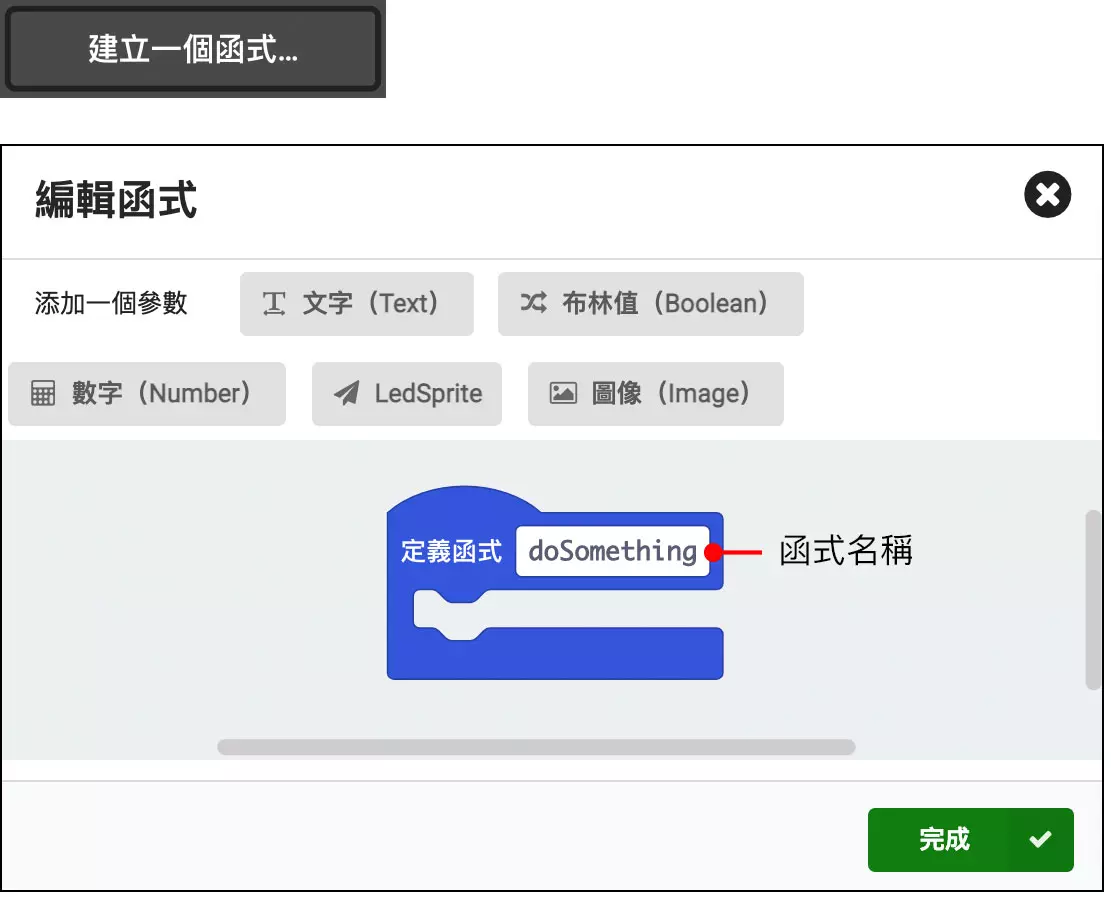

點擊選單裡「建立一個函式」的按鈕,會彈出一個新增函式的視窗,可以輸入函式名稱,按下建立函示就能建立完成。

micro:bit - 函式積木 ( 建立函式 )

建立函式後,在編輯區就會看到一個函式的積木。

注意!這個積木無法在積木清單內找到,如果移除,就無法使用該函式。

micro:bit - 函式積木 ( 建立函式 )

如果要編輯函式積木,可以用滑鼠在積木上方按下右鍵,點選「編輯函式」就可以編輯函式積木。

micro:bit - 函式積木 ( 建立函式 ) - 編輯函式積木

有了函示積木之後,就可以將要執行的程式放入函式裡,如果放入的程式太多,也可以點選函式積木後方的箭頭,將函式內容隱藏,再次點擊箭頭就可以顯示內容。

micro:bit - 函式積木 ( 建立函式 ) - 點選函式積木後方的箭頭,將函式內容隱藏

呼叫函式

建立函式後,在積木清單中會出現「呼叫函式」積木,使用這塊積木,就會執行函式的程式內容

micro:bit - 函式積木 ( 呼叫函式 )

下圖的例子,建立一個內容是「無限重複」搭配「愛心動畫」的函式,當 micro:bit 啟動之後呼叫這個函式,就會看見愛心不斷跳動的動畫。

micro:bit - 函式積木 ( 呼叫函式 ) - 啟動之後呼叫這個函式

函式參數

micro:bit 的函式積木共有五種形態的參數可以添加,分別是「文字」、「布林值」、「數字」、「LedSprite ( 遊戲角色 )」和「圖像」

micro:bit - 函式積木 ( 函式參數 )

在編輯函式時,點選要加入的「參數按鈕」,就能夠將參數加入函式內。

micro:bit - 函式積木 ( 函式參數 ) - 將參數加入函式內

加入之後參數後,點擊函式內的參數,也會出現對應的參數型態,點擊參數上方的「垃圾桶」,就能移除參數。

micro:bit - 函式積木 ( 函式參數 ) - 移除參數

在編輯時,用滑鼠將函式的參數,拖曳到所需要的位置,就能使用參數。

micro:bit - 函式積木 ( 函式參數 ) - 使用參數

下圖的例子,建立了一個包含一個「文字」參數的函式,執行函式時,會讓 LED 顯示這個文字參數,接著按下 A 按鈕時呼叫函式,將參數設為「A」,LED 就會顯示 A,按下 B 按鈕時呼叫函式,將參數設為「B」,LED 就會顯示 B。

micro:bit - 函式積木 ( 函式參數 ) - 顯示這個文字參數

micro:bit - 函式積木 ( 函式參數 ) - 呼叫函式,將參數設為「A」

函式回傳值

建立函式後,在積木清單中會出現「函式回傳值」積木,點選後方 +/- 符號可以切換回傳模式,帶有數值的是「函式回傳值表示結束函式,並回傳程式處理的結果」,沒有數值的是「結束函式,不回傳結果」。

micro:bit - 函式積木 ( 函式回傳值 )

如果有使用函式回傳值積木,清單中會再出現一個「呼叫XXX」的回傳值積木 ( 橢圓形積木 ),表示這個函式的回傳值。

micro:bit - 函式積木 ( 函式回傳值 ) - 表示這個函式的回傳值

下圖的例子,建立一個帶有兩個「數字」參數的函式,呼叫這個函式時,會回傳兩個參數的加總,按下 A 按鈕時,LED 會顯示 1+1 的結果,按下 B 按鈕時,會顯示 2+3 的結果。

micro:bit - 函式積木 ( 函式回傳值 )

micro:bit - 函式積木 ( 函式回傳值 ) - 回傳兩個參數的加總
